移动式专用钎焊机

_{移动式专用钎焊机}

_说

_明

_书

  目      录

1 安全注意事项...........................................3

2 安装注意事项...........................................3

3 用途与特点.............................................5

4 主要技术参数...........................................6

5 操作说明...............................................6-7

6 外形结构图.............................................8-9

7 使用与维护.............................................10

8 控制原理图........................................ ....10-11

1.安全事项

说明书中所描述的产品根据以下标准进行设计、制造：

JB/T 9529-1999  《电阻焊机变压器 通用技术条件》

JB/T 10110-1999 《电阻焊机控制器 通用技术条件》

 GB 15578-2008  《电阻焊机的安全要求》

在参照说明书进行正确操作的情况下，产品将不会对用户人身或财产造成伤害。 但是，风险仍然存在！

所以，为了安全使用，请在安装、使用该产品前仔细阅读这些与安全相关的注意事项，防止对使用者及其他人造成危害和损伤。

1.1本产品中使用的警告标志

     高压危险的警告！

     用于保护性接地！

2.安装注意事项

2.1安装前

◆焊机在安装前，应仔细检查设备所有紧固件，看有无松动和脱落的现象，以防砸伤人和设备。

◆焊机的吊挂高度：焊机的底部距地面应大于1.9米，吊具应能牢固承受1.5倍于焊机重量的悬挂。

◆焊机在吊挂和纵横向运行空间上，应留有足够的余地，以防碰撞伤及设备器件。

◆焊机接有三相AC380Ｖ电源，安装、操作和维修时必须严格遵守技术安全保护的基本条例。

2.2安装使用条件

◆冷却水压力应低于0.3MPa，冷却水箱应大于4个立方（自然冷却）。

◆焊机的主进出水、进气接头直径为32毫米。

◆焊机的电源输入线应用YC级别的橡胶多股软铜线，QH-160KVA应不得小于70mm²  ，QH-200KVA应不得小于９0mm²。设备应通以规定的交流电压，超出指定电压范围将会损坏设备，并有可能引起火灾。

◆焊机必须可靠的接地，否则在意外电故障时，将会导致电击。

◆冷却水缺失或流量不足将可能导致设备损坏。

◆摘除设备上的温度开关也可能导致设备损坏。所以焊接过程中切记通冷却水。

2.3调试注意事项

◆在安装不彻底的情况下通电操作将可能导致人身伤害或财产损失。

◆ 操作前应保证安装彻底、完备，控制器门保持关闭。

◆在确认水电气安装无误后方可送电调试。

◆忽视或对故障信息的错误理解将可能导致人身伤害或财产损失

2.4使用过程中

◆焊机配套控制器上的紧急停止开关，系用于设备遇特殊情况时的停机，不得关机使用。

◆焊接时请不要将手、手指放入电极之间。

◆冷却水缺失或流量不足将可能导致设备损坏。

◆摘除设备上的温度开关也可能导致设备损坏。

所以，焊接过程中切记通冷却水,本焊机较长时间停止工作时，必须切断电源、水源和气源，并将冷却水排放干净，以防低温时冻坏焊机

2.5使用过程中安全注意事项

◆请不要在焊接中或焊接终了以后马上触摸焊接部位或电极。

◆工件焊接部位及电极、支架等部位会产生高温。

◆可能会引起烫伤，请不要触摸。

◆焊接过程中可能有飞溅，飞溅如果直接接触皮肤，会造成烧伤。如果飞溅进入眼睛可能会造成失明。

◆请使用保护手套、长袖服装、革制的围兜等防护服，请使用保护眼镜。

2.6日常保养注意事项

◆本焊机配有液压泵站使用前加装或检查是否有足够的液压油。

◆选配焊钳时，请注意焊钳与焊接电缆连接的紧固件牙距是否配套吻合。在不配套时，严禁使用麻丝、生料带等绝缘物进行紧固和堵漏。

◆本焊机严禁在不通水、堵塞等情况下焊接。

3 用途与特点

⑴、用途：配用技术要求规定的微机焊接控制器和焊钳后,焊钳电极压紧两零件的钎焊处，电流通过钎焊面形成回路，靠通电中钎焊面石墨块产生的电阻热加热到钎焊温度实现焊接。可用于各种大型电机，变压器线圈接头钎焊。

⑵、结构形式：模块化设计，由焊接变压器，控制器，油泵站，水路水泵增压器，专用油压焊钳，吊具组成，具有性能稳定可靠，维护简单，分解运输方便的特点，焊接变压器矽钢片为进口新型结构，采用整体真空环氧浇注模式，焊钳由油缸驱动电极压力达到950KG。

⑶、额定电源：AC 380V    50HZ  单相；

⑷、额定容量：160-200KVA；

⑸、负载持续率：50%；

⑹、空载电流：额定电压下均低于国家标准10%以上；

⑺、额定次级空载电压：23-26V；

⑻、次级短路电流：18-20KA（标准短路电缆）

⑼、绝缘等级：F级；

⑽、内部阻抗≤250uΩ

⑾、温度保护：具有专用温度保护元件；

⑿、配有焊钳摇臂式滑轨；

⒀、电源输入方式：由专用绝缘防水的电缆定位装置；

⒁、具有焊钳更换功能 ；

15. 通水电缆采用250平方，单根长度3-4米。

16. 液压系统

  ①.耐压力：10MPa无泄漏；

  ②.油缸直径63，采用进口密封件，

  ③.泵站采用1.5瓦铜芯电机。

⒃、水路系统

  ①.耐压力：0.6MPa无渗漏，装有铜质或不锈钢水过滤器；

  ②.水路元件：全部采用铜件和不锈钢件；

  ③.冷却水流量：≥12L／min；

④.焊机自带增压水泵,需另外配水箱。

5．焊机具有进水过滤，水流量不足报警功能。

4.主要技术数据

   5.操作说明

5.1手柄按钮使用

【夹紧按钮】位于手柄上方，按下焊钳开始加压松开即停止，当夹紧工件并且油压上升油压开关闭合时进入夹紧锁定状态，此时松开按钮也仍然保持夹紧。

【开始/暂停】位于手柄下方只有在夹紧状态时有效，短按一下开始脉冲加热模式，长按3秒进入持续加热模式。再一次按下即暂停加热，再按又开始加热。直至设定的加热总时长结束。如还需加热可进行手动模式，按住通电加热松开停止。

         *焊钳张开状态下按住此按钮可显示当前系统温度和设定的上限温度。

【张开按钮】加压过程中按下即张开焊钳，加热状态下可立即停止加热，再次按下可张开焊钳。报警状态时可用于复位。

参数恢复出厂设置:当参数设置不正确焊机无法正常使用时可进行此操作，按住[开始/暂停]按钮不放并快速连续按压[张开按钮]超过5次。

5.2操作面板PLC参数调整说明

按压【SET】键保持2秒进入参数设置状态,显示【E_XX】按【ENT】键→【UP】+或【DOWN】-进行调整,以下类同。再次按压【SET】2秒退出。

【E 00】焊接热量：范围40~380V调整变压器初级电压从而控制焊接时的电流大小。

【E 01】焊接通电总时长：范围1~300秒根据实际需要设定。总时长结束后再次按开

始按钮则执行手动加热模式，即按住加热松开停止。

【E 02】脉冲时间：脉冲加热模式状态每次通电的时长，范围1~60秒。

【E 03】暂停时间：脉冲加热模式状态暂停加热时间，范围0.5~30秒。

【E 04】电流缓升速率：范围1~100值越大电流爬升越慢。

【E 05】温度上限：范围50~120摄氏度，当焊机系统温度达到设定值时进入保护状态。

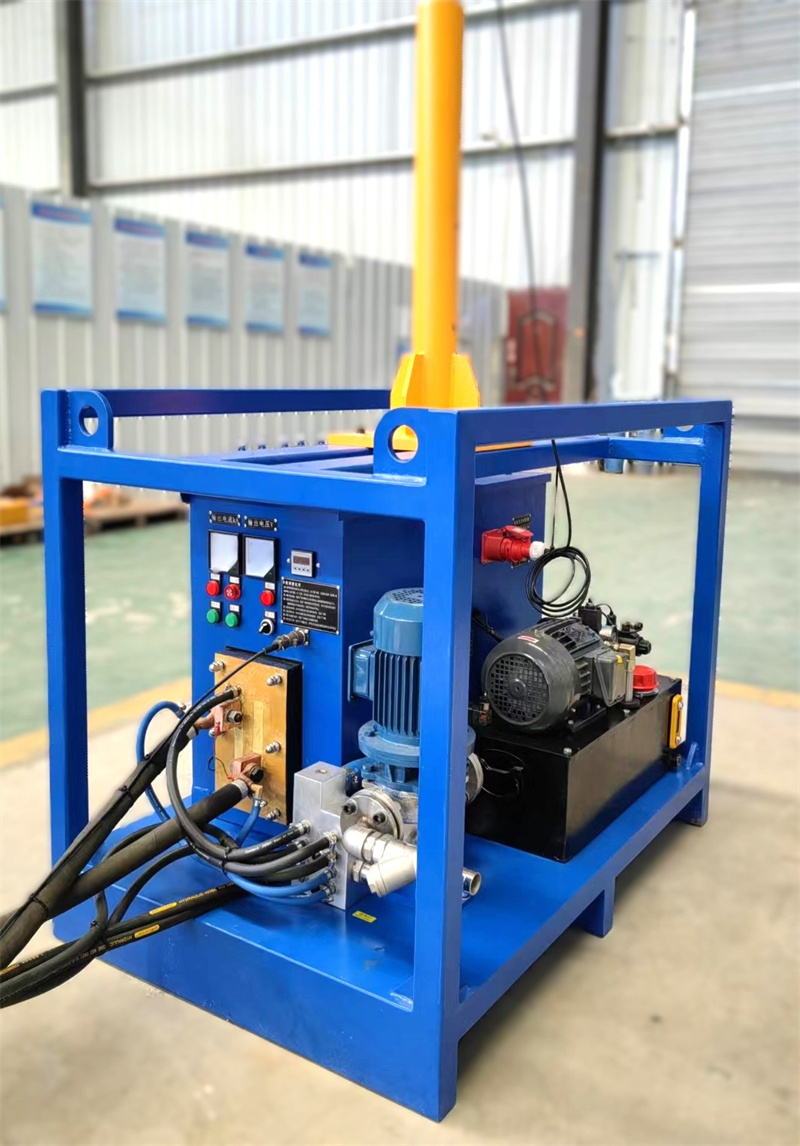

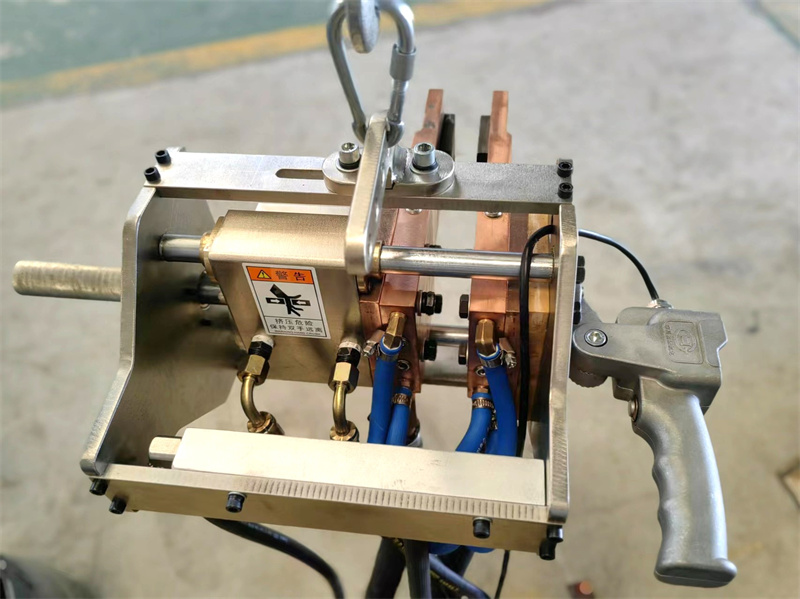

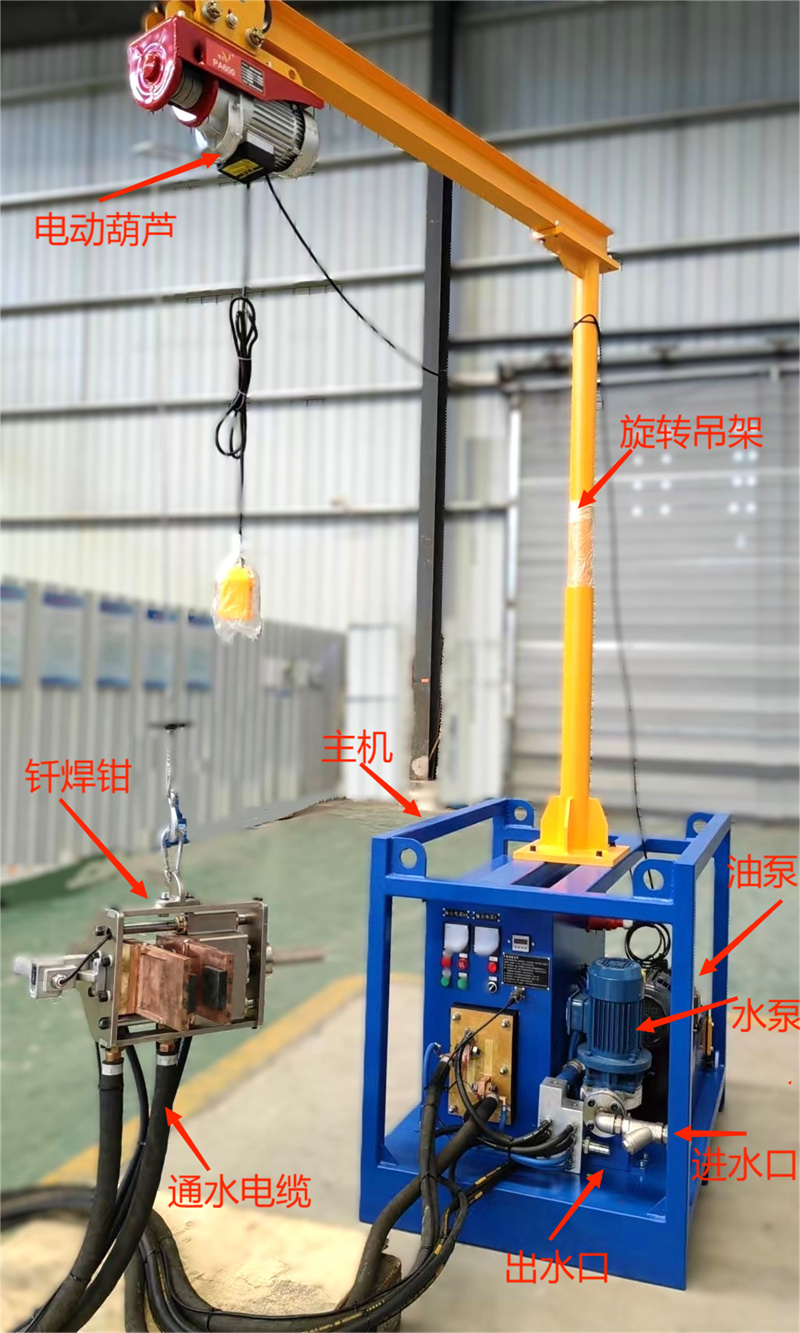

6. 外形图

7. 焊机的维护

焊机在工作过程中，应保证有足够的冷却水温度在5-30C°,海拔高度不超过3000米。严禁不通水或低流量进行焊接运行。

    焊机必须定期清除灰尘和异物，以避免水、气、油污和灰尘的长期污染。

    焊机必须定期检查水路、油路系统，尤其要严防水路的堵塞，水路过滤器滤网每月清理一次，油压表要定期检查校验。

    焊机必须定期检查接地是否良好。

焊机较长时间停止工作时，必须切断电源、水源和气源，并将冷却水排放干净，以防低温时冻坏焊机。

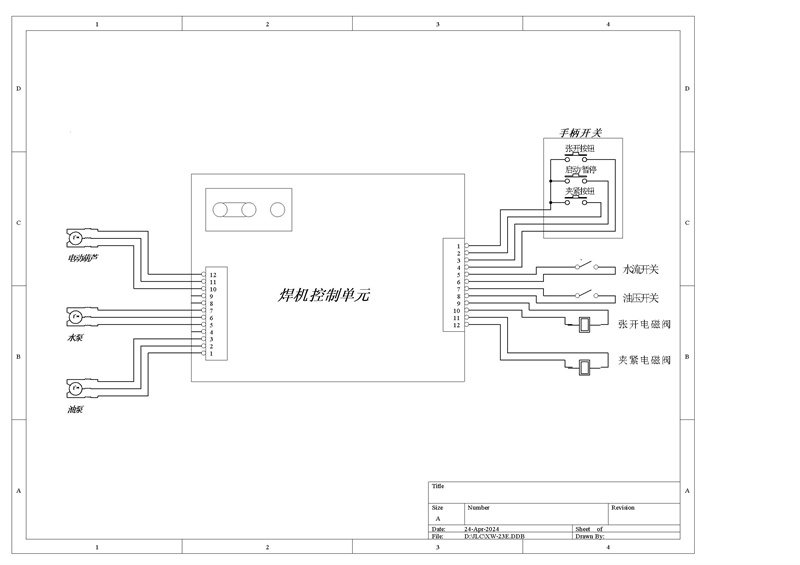

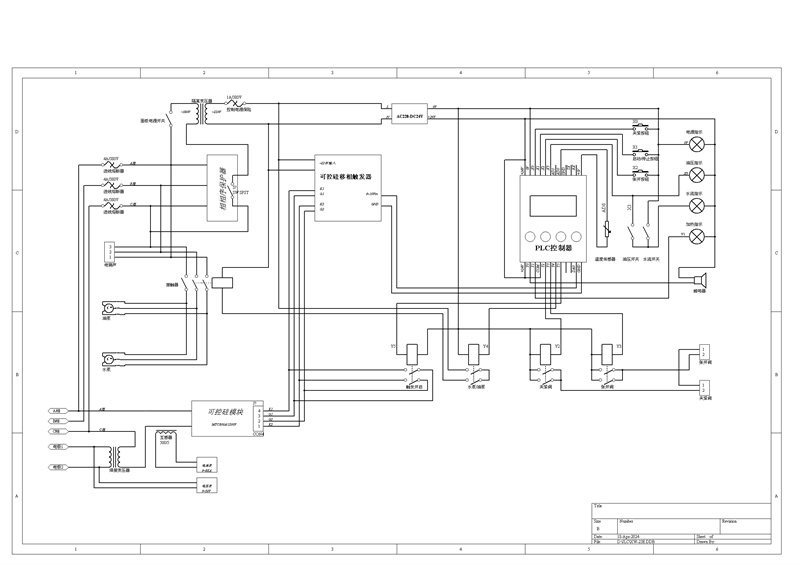

8. 控制原理图
